南京大學現代工程與應用科學學院聶越峰教授課題組、吳迪教授課題組與美國加州大學爾灣分校的潘曉晴教授課題組等國際團隊展開密切合作，將鈣鈦礦氧化物鐵電/介電自支撐雙層結構與硅基片進行集成，獲得了高密度的鐵電拓?fù)浼{米疇（～200 Gbit/inch2），并實現其阻態在外電場下的可逆調控。高密度、可擦寫鐵電拓?fù)浼{米疇與硅基片的成功集成展示了新奇氧化物極性拓?fù)浣Y(jié)構在新型高密度非易失性存儲器中的廣闊應用前景。相關成果以“High-density Switchable Skyrmion-like Polar Nanodomains Integrated on Silicon”為題發表在《Nature》期刊上（DOI: 10.1038/s41586-021-04338-w）。
近年來，人們已經從理論和實驗上報道了鈣鈦礦氧化物鐵電薄膜、超晶格等體系中存在諸多新奇的非平庸極性拓?fù)洚牻Y(jié)構，包括通量閉合疇、渦旋、極性“泡泡”疇、極性斯格明子、半子等，并表現出奇異的物理特性（如導電性增強、負電容等），有望用于開發新型鐵電晶體管及存儲器等器件。然而，盡管極性拓?fù)洚牼哂袧撛诘闹匾獞?yīng)用前景，但由于高質量鈣鈦礦氧化物薄膜材料的制備與當前成熟的互補金屬氧化物半導體工藝（CMOS）缺乏兼容性，難以將各種極性拓?fù)洚牻Y(jié)構應用于新一代電子器件中。另外，極性拓?fù)洚牭男纬墒求w系中彈性能、靜電能和梯度能之間在微小差別內相互競爭平衡的結果，因此需要特殊的材料結構設計，主要是在氧化物單晶襯底上獲得，能否實現其與硅基片的集成仍是一個重要的科學問題。
為解決鈣鈦礦氧化物與半導體材料的集成問題，聶越峰教授課題組嘗試將氧化物鐵電薄膜制備成高質量自支撐晶體膜，并將這些獨立的功能單元進行組合及轉移到半導體基片上以實現功能的整合。在前期的工作中，該課題組通過發展氧化物分子束外延（Oxide MBE）技術，解決了氧化物薄膜與界面的單原子層精度原位監控與制備的技術難題[Nat. Commun. 9.1, 2965 (2018)，Appl. Phys. Lett. 111, 011601 (2017)]，并成功實現了一系列高質量、單胞精度可控的自支撐鈣鈦礦鐵電氧化物薄膜的制備，如BiFeO3 及PbTiO3 等體系[Nature 570, 87 (2019)、Adv. Mater. 34, 2105778(2022)]、[Adv. Mater. Interfaces 7, 1901604 (2020)]。在本工作中，該小組將自支撐PbTiO3/SrTiO3（PTO/STO）鐵電/介電薄膜轉移至硅基底上以進行集成。經過系統探索，在特定厚度比例的自支撐雙層結構中實現彈性能、靜電能等之間的平衡，獲得了高密度極性拓?fù)洚牸捌渥钁B(tài)的調控。

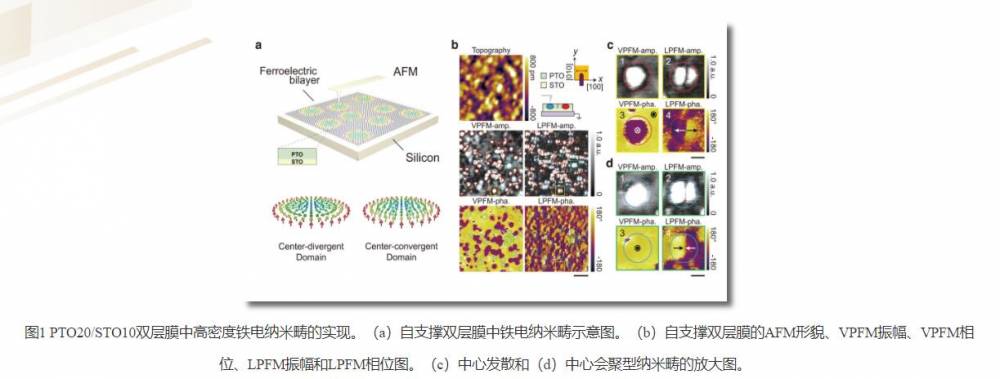

通過與吳迪教授課題組及潘曉晴教授課題組合作，借助矢量壓電力顯微鏡及掃描透射電子顯微鏡在PTO/STO雙層膜中觀測到兩種類型（中心發散型和中心會聚型）的高密度（～200 Gbit/inch2）極性納米疇結構（圖1）。其中，中心發散型納米疇表現出具有類似Néel型極性斯格明子的結構，而中心會聚型納米疇則表現出僅具有面內分量極化反轉的有趣結構。同時，美國阿肯色大學Laurent Bellaiche教授及南京大學楊玉榮教授通過有效哈密頓量方法模擬證實了在PTO/STO雙層膜中可以穩定存在上述兩種復雜的極性拓?fù)浣Y(jié)構。

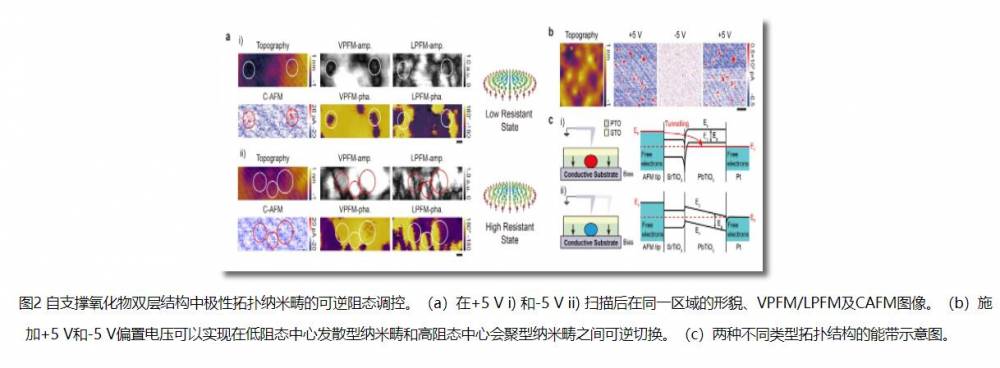

此外，實驗還發現這兩種類型的拓?fù)浼{米疇可以在外加電場下相互轉換，并伴隨著高低阻態之間的可逆變換（圖2）。利用此可逆阻態變化，通過電場改變極性納米疇的類型即可實現電路的“開”和“關”狀態，從而有望應用于高密度、低能耗、非易失性鐵電存儲器中。相比于人們前期在鐵電氧化物超晶格中觀測到的多層鐵電斯格明子拓?fù)浣Y(jié)構，此工作在鐵電/介電雙層結構中觀測到的單層極性拓?fù)洚犇軌蛴行У乇苊舛鄬油負洚牻Y(jié)構的層間相互影響，更容易通過外部電場調控每個獨立的納米疇結構，從而有望實現高效、節能的讀寫操作。
審稿專家之一評價“這篇文章的構思以及高密度拓?fù)錁O性結構與硅基片的成功集成展示了將極性拓?fù)浣Y(jié)構應用于新型存儲器件方面非常樂觀的前景。”高密度、可擦寫極性拓?fù)浣Y(jié)構能夠被成功集成在硅基片上，并且經過光刻流程后仍能穩定存在，初步展現了將豐富的氧化物極性拓?fù)浣Y(jié)構與傳統半導體工藝相結合以開發新型低能耗、高性能電子器件的可能性。與此同時，需要注意的是，這離實際應用還有遙遠的距離，仍有一系列重要的科學問題需要解決。首先，如何實現晶圓尺寸的大面積、高質量自支撐氧化物薄膜的生長和轉移還存在巨大的挑戰；其次，目前的讀寫電壓還相對很高，還需要進一步優化結構以降低讀寫電壓才能達到商用存儲器件的低能耗、非易失性讀寫的要求；再次，極性拓?fù)洚牻Y(jié)構能否制備成陣列結構以及在頂、底電極間是否穩定存在還需要系統探索。上述難題的解決以及嘗試將更多新奇的極性拓?fù)浣Y(jié)構與半導體基片進行集成都將推動氧化物極性拓?fù)浣Y(jié)構往新一代電子器件應用方面更進一步，值得開展深入系統的探索。
南京大學現代工程與應用科學學院博士生韓露為該論文的第一作者，聶越峰教授、吳迪教授及加州大學爾灣分校潘曉晴教授為論文的共同通訊作者。南京大學陳延峰教授對本工作給予了重要指導。阿肯色大學Laurent Bellaiche教授及南京大學楊玉榮教授為本工作提供了重要的理論支持。該工作也得到了國家自然科學基金、科技部國家重點基礎研究發展計劃以及教育部“長江學者獎勵計劃”等項目的資助；此外，南京大學固體微結構物理國家重點實驗室、人工微結構科學與技術協同創新中心以及江蘇省功能材料設計原理與應用技術重點實驗室對該項研究工作也給予了重要支持。（來源：南京大學）
